物联网边缘网关 — 数据的采集与传输

  • 单价:550.00元/台
  • 型号:HL-G100
  • 功能:支持Modbus/CP/UDP/MQTT(S)/HTTP(S)等通信协议的数据上报
  • 文档:技术规格书使用说明书
  • 保障:远程指导
  • 手机咨询:15370871861
  • 咨询热线:0510-81602286
  • 咨询热线:400-8786-145

产品简介

鸿利HL-G100 物联网关产品是一款高性价比综合性可拓展数传网关,集成了边缘采集和计算,IO采集和控制,点位联动,点位读写,数据透传,快速上云和数据加密等多种核心功能。产品采用 Cortex-M7 内核,主频高达 400MHz;工业级设计,数据传输稳定,同时支持网口和 4G 网络,通信方式更加多样化。

产品支持 TCP/UDP/MQTT(S)/HTTP(S)等协议通信,支持ModbusRTU/TCP协议转换和Modbus/Json协议数据上报。支持鸿利物联网云平台、阿里云和 AWS等常用平台的接入,方便客户和平台的对接。产品在硬件上集成了 2 路 DI,2 路 DO 和2 路 AI,不仅能实现工业现场控制和采集的需求,还能实现根据各种采集点数据或状态进行联动控制。可以广泛应用在智慧水利(务)、智慧交通、智慧电力、智慧工厂、智慧农业等多种工业智能化方案中。

产品在结构上采用可拓展设计,用户使用过程中,如果发现当前设备存在部分功能无法满足需求时,可以根据缺少的功能选择满足相应的拓展面板进行拼接即可实现功能的满足,无需再去购买整机,节省成本的同时还能方便客户接入当前现场环境。

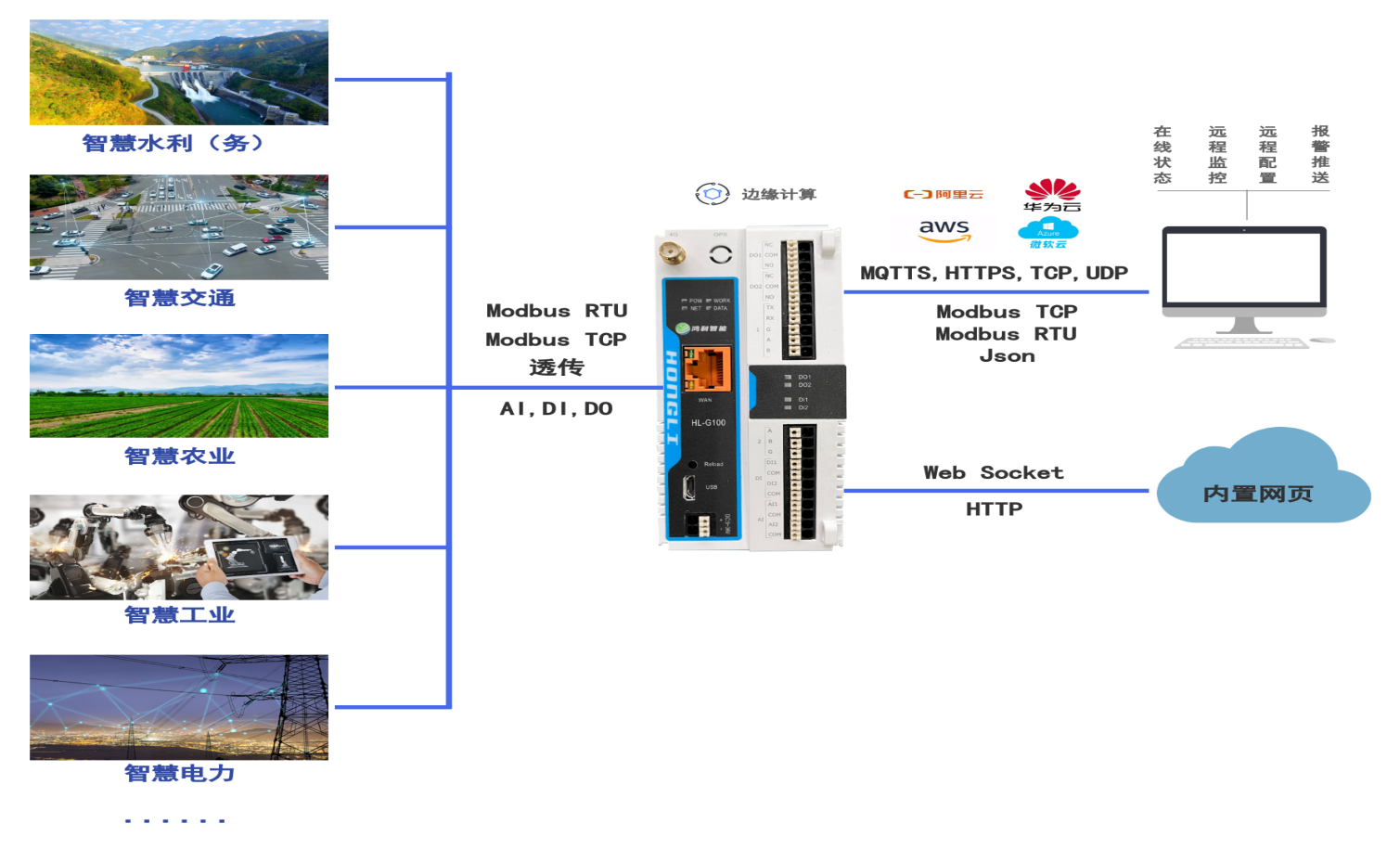

应用拓扑

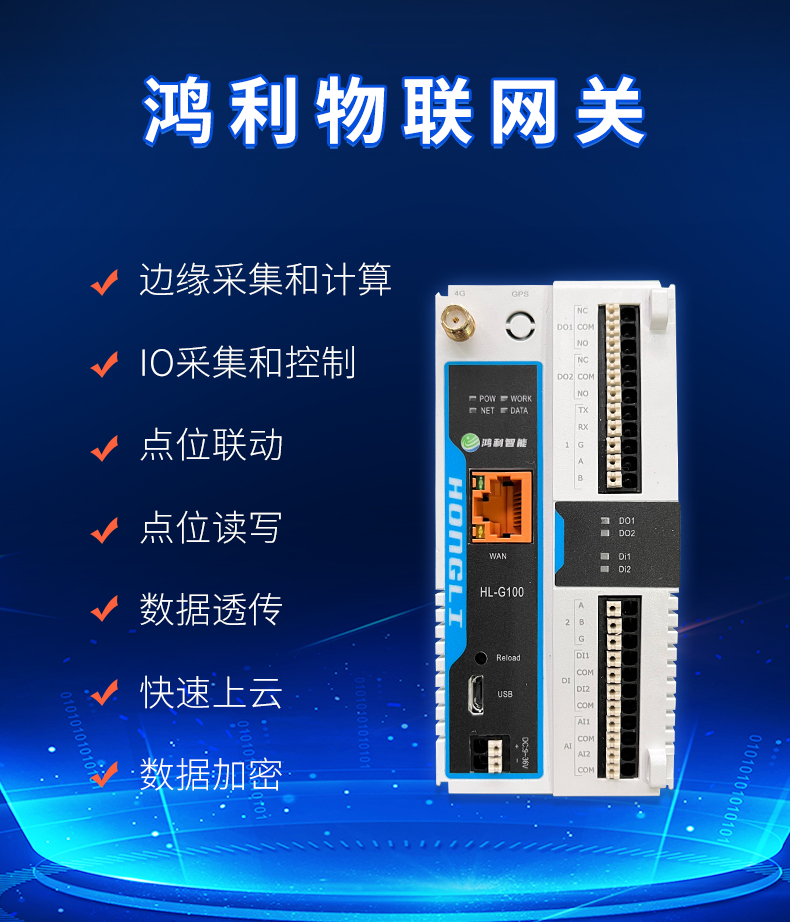

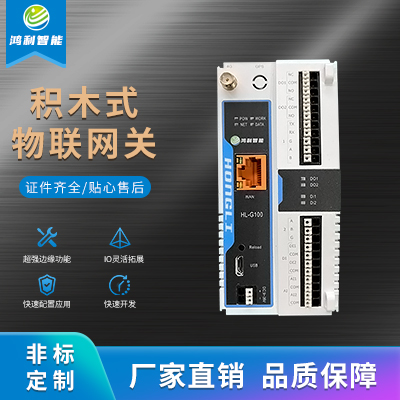

实物照片

产品特点

双网络,以太网+4G 网络,内置 SIM 卡,联网更快更方便;

双串口,串口 2 支持 RS485,串口 1 支持 RS485 和 RS232;

边缘网关功能,支持主动轮训采集,数据计算,主动上报和点位联动,点位读写功能;

网络 IO 功能,主机自带 2DI,2DO,2AI,支持最多 6 路IO 拓展模块;

支持 Modbus 标准协议,RTU 转 TCP 和 RTU 转Json 两种转换方式可供选择;

支持多种网络协议,TCP/UDP,HTTP,MQTT,同时支持 SSL 加密,数据传输更安全;

嵌入多种云服务功能,支持阿里云,AWS,微软云和鸿利物联网的快速接入。

资质荣誉

产品参数

1.供电

项目 内容
供电电压 DC:9~36V
功耗 待机:200Ma/12V,最大功耗:400Ma/12V

2.串口

项目 内容
数量 2 路,串口1支持 RS232 和 RS485,串口2支持 RS485
波特率 600~230400 bps,支持自定义波特率
数据位 7,8
停止位 1,2
校验位 None,Even,Odd,Mark,Space
流控 None,XON/XOFF (软件流控)

3.硬件接口

项目 内容
DI 2 路,开关量采集,9-36V 为高,0-2V 为低
DO 2路DO,C型继电器,3 线制, NC负载 10A-277VAC/28VDC,NO 负载 5A-250VAC
AI 2 路,模拟量采集,电流输入,范围 4-20mA
4G天线 SMA-F
SIM Micro SIM中卡

4.结构

项目 内容
尺寸 79.6 x 58 x 110 (mm)
重量 <300g
安装方式 挂耳或导轨
拓展方式 滑轨,内置连接器

5.防护

项目 内容
静电 IEC61000-4-2,Level 3,class B,接触放电 6KV,空气放电 8KV
浪涌 IEC61000-4-5,Level3,class B,电源回路共模 2KV,差模 1KV,信号回路 1KV
脉冲群 IEC61000-4-4,Level 3,class B,电源回路 2KV,信号回路 1KV

6.指示灯

项目 内容
供电 POW,上电常亮,断电熄灭
工作 WORK,设备正常工作时,1s闪烁一次
网络 NET,无网络熄灭,蜂窝网络常亮,以太网闪烁
数据 DATA,串口有数据通信绿灯快速闪烁,无数据通信熄灭
DO状态 闭合(NO)亮起,断开(NC)熄灭
DI状态 有效输入亮起,无效输入熄灭

7.网格

项目 内容
LTE Cat 1 4G+2G 全网通,上行 5M,下行 10M
LTE FDD B1,B3,B5,B8
LTE TDD B38,B39,B40,B41
GSM 900/1800MHz
以太网 10M/100M,RJ45 接口,MDI/MDIX 自切换

8.软件

项目 内容
网络协议 ICMP,IPv4,IP,ARP,TCP,UDP,DHCP,DNS,HTTP, MQTT,SNMP,Telnet
网络缓存 接收4K,发送4K
IP DHCP/StaticIP
DNS 自动获取/手动设置,支持两路DNS 服务器
Websocket 支持,内置网页自带WebSocket 功能调试界面
MQTT 支持,标准MQTT 协议
Modbus 支持RTU 转TCP 和RTU 轮训(轮训结合边缘网关使用)
边缘网关 从机点位最多支持128 个(鸿利云边缘最多支持 64 个点位),支持点位读写
联动控制 支持,采集数据点位和DI,AI 均可作为触发数据,DO 做执行
云服务 支持阿里云,AWS,微软云和鸿利物联网快速接入
